電氣設備的儀表(電路，電動機，電磁線圈等)或者可以產生電荷的設備(發電機，包含導電介質的設備等)需要特別考慮。當儀表電纜屏蔽在電勢不同的兩個點接地時就會發生地回路問題，屏蔽把電勢轉換為AC電流，可能表現為50/60Hz噪音。傳感器有外殼絕緣或者對地絕緣(通過集成絕緣或者特殊安裝底座)。有些絕緣靠粘接安裝底座來提供，但是絕緣效果可能隨著所使用粘接劑的厚度、均勻性和類型而變化。

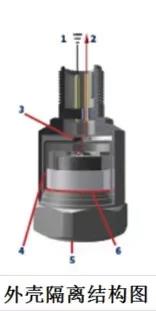

　　敏感元件和外殼絕緣

　　信號和信號地在內部做了絕緣，傳感器端電纜屏蔽浮起以阻止地回路

　　屏蔽只在讀出設備端接地

　　傳感器直接安裝在設備上進行測試，不需要額外的底座絕緣

　　必須使用雙芯電纜做電源和信號傳輸

　　1.信號地

　　2.輸出信號和電源(+)

　　3.提供ESD保護和RFI過濾的電容器

　　4.法拉第籠屏蔽環境噪音

　　5. 外殼地，通過安裝底座

　　6.帶涂層的襯墊隔離傳感元件和外殼

　　對地絕緣使用高絕緣電阻的非導電材料

　　集成絕緣-包含一個非導電層，從而隔離內部傳感器和外殼

　　陽極氧化鋁絕緣-黑色傳感器型號使用陽極氧化鋁外殼實現絕緣，但是可能隨著外層磨損而損失絕緣，效果降低

　　底座絕緣-某些加速度計包含一個集成的絕緣安裝，或者型號帶有螺紋孔的型號可以增加一個絕緣底座，兩種形式都如下圖


　上述隔離方法至少需要一根電纜，每個通道加一個屏蔽電纜，推薦使用雙芯電纜，這樣信號地可以使用一條導線(屏蔽可選)。
